На сайте napiworld.ru мы сделали первый обзор нашего Сборщика-Универсал

Почему этот пре-релиз для нас важен.​

1. Это устройство на нашем компактном SOM Napi Slot. Надеемся, что на этом SOM будут не только наши устройства и нам было важно выпустить свое устройство с лучшими практиками.

2. Это устройство с нашей универсальной платой питания DC \ POE, про которую мы уже писали. И ее тоже важно было применить в разработке.

3. Это устройство с нашим модулем расширения не только под USB, но и под UART и I2C.

4. Это устройство c микроконтроллером, где мы реализуем WatchDOG и другие интересные функции.

🔥 https://napiworld.ru/blog/dmn-fcu-first-view

Другие ссылки​

☝ Документация по Napi Slot: https://napiworld.ru/docs/napi-som-intro
☝ Аннонс про плату питания.

Наш отчет по управлению маршрутами BATMAN-а на платформе NXP LX2160. Задача стояла научиться превентивно указывать BATMAN вес маршрутов. Это нужно для наших проектов с 10Гбит релейками, где интерфейс релейки все время 10Гбит, а фактическая скорость работы релейки приходит как параметр по SNMP.

Будет интересно тем, кто интересуется MESH-сетями и протоколом BATMAN

🔥 https://lab240.notion.site/lx2160-BATMAN-58a7a29812354aa8ac9d023f8816bfdb

Плата питания для Embedded устройств​

Мы решили унифицировать питание для наших устройств и разработали плату питания, учитывая все возможные ньюансы (в частости, доступность компонент и цена изделия).

• Вход 10-60в DC (постоянное напряжение) либо PoE 802.3at
• Вход переключается DC-POE, DC в приоритете
• Выход 5в 2-2.5А

Наконец-то мы поддерживаем POE 802.3at с автоматическим определением источника

Новое в железе ModbusStand 2.0​

• Питание 4-40в;
• Возможность отключить\включить каждый датчик;
• Возможность "притянуть" Wemos\Шилду к плате через крепление
• Все элементы подобраны под навесной монтаж (для самостоятельной сборки)

Новое в софте​

Прошивка для Wemos: https://github.com/lab240/esp8266-modbus-stand/tree/dev1 Утилиты тестирования, даш борда для Grafana, конфиги для Telegraf: https://github.com/lab240/modbus-stand-tools

Открытая прошивка для Wemos позволяет

Скетч для среды Arduino IDE \ VC позволяет (настраивается без прошивки)

• Назначать Modbus адрес
• Менять количество hold-регистров и coil-регистров
• Менять скорость и параметры RS485 порта

Наше устройство на выставке​

Видео-демонстрация возможностей анализа данных с устройств https://youtu.be/2gW4XfBO398

На выставке по ЦОД мы работаем совместно с замечательными продуктами наших партнёров ELEMY.

Сборщик по SNMP собирает статистику с устройств (ATS-1204, ATS-1205, CCU-002, PDU-1502) в стойке. На выставочном компьютере запущена Grafana с отображением статистики и состояний не только текущих данных со всех устройств стойки, но статистики за любой период наблюдения (т.к. Сборщик всю информацию хранит в базе данных).

Объекты эксперимента​

WiFi Роутер NetGear ORBI RBRE960​

Куплен был по следующим причинам:

• Поддержка Wifi6 (именно 6ГГц диапазон)
• Наличие порта 10Гбит (почему-то WAN)
• Наличие порта 2.5гбит (всего один порт LAN)

Порты распределены загадочно, но наличие портов больше 1Гбит дает надежду на высокие скорости.

Ноутбук под управлением ArchLinux с картой Intel AX210​

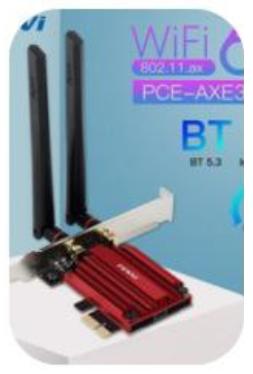

Была куплена карта Intel AX210 (2,4G/5G/6G) с поддержкой 6Ггц изъята из "компьютерного" корпуса и засунута в ноутбук HP.

Компьютер под управлением OpenSuse с китайской картой на чипе Intel AX210​

Карта была куплена на AliExpress и как есть вставлена в материнскую плату компьютера.

Ноутбук под у управлением Ubuntu 22.04 c карта Ethernet 2.5Гбит​

Для тестов "на проводе" задействовали карту в USB3.0

Ноутбук под управлением Ubuntu 22.04 с картой wifi5 (5.2Ггц)​

Стандартная wifi карточка Realtek в ноутбуке HP

Методика тестирования​

Использовались три теста

1. iperf3 в один поток
2. iperf3 в 8 потоков
3. Скачивание файла 4Гбайт по протоколу http (программой wget)

Первый тест "Разминка". WiFi5 5Ггц.​

Для начала был проведен мини тест на WiFi5 (5.2ГГц), который сразу показал очень низкую скорость. Надо признаться, что эфир на 5Ггц у нас в БЦ довольно "захламлен", оптимизаций каналов не проводилось, потому что основной интерес лежал в области WiFi6.

Ранее мы представляли концепцию Сборщика, а сейчас готовы показать первый фотки. Это неофициальный сайт, поэтому можем позволить себе поделиться фотками с полей.

Первый взгляд "живьем"​

Вот такой первый экземпляр.

С "колодкой" с интерфейсами.

Представляем концепцию универсального Сборщика (Сборщик-Универсал)

Концепция​

В нашем устройстве Сборщик-компакт мы решаем задачу сбору данных, хранения и передачи их по сети Ethernet. Однако, зачастую в промышленной автоматике нет возможности "протянуть" сеть до каждой точки сбора. Поэтому логичным решением было сделать версию Сборщика с сменяемыми модулями беспроводной связи. Решение было реализовано в виде преобразования одного из USB интерфейсов в PCI-E слот на плате и использовании как готовых модулей, так и собственных.

Мы уже сделали демо-плату с PCI-E для тестирования модулей и собственный модуль Lora. Однако, она был скорее для разработки, чем для боевого применения, мы даже не стали его корпусировать. И вот, наконец, мы можем заявить что концепция Сборщика с модулями связи готова. Мы также протестировали LTE-модемы и собственный LORA-модуль.

Первый взгляд на процессорный модуль Napi C.

⚠️ Про все продукты NAPI: https://napiworld.ru/

Первый взгляд на сигнальный образец Сборщик-Компакт.

⚠️ Продукт готов, полное описание по ссылке: https://napiworld.ru/docs/computers/frontcontrol-compact/
