Новое в железе ModbusStand 2.0​

  • Питание 4-40в;
  • Возможность отключить\включить каждый датчик;
  • Возможность "притянуть" Wemos\Шилду к плате через крепление
  • Все элементы подобраны под навесной монтаж (для самостоятельной сборки)

Новое в софте​

Прошивка для Wemos: https://github.com/lab240/esp8266-modbus-stand/tree/dev1 Утилиты тестирования, даш борда для Grafana, конфиги для Telegraf: https://github.com/lab240/modbus-stand-tools

Открытая прошивка для Wemos позволяет

Скетч для среды Arduino IDE \ VC позволяет (настраивается без прошивки)

  • Назначать Modbus адрес
  • Менять количество hold-регистров и coil-регистров
  • Менять скорость и параметры RS485 порта

Заполнение регистров

  • Hold-регистры заполняются следующим образом:
    • 1-й регистр - modbus адрес
    • 2,3,4 - секунды, минуты, часы со старта
    • 5 и далее - случайные числа от 1 до 320000
  • Coil-регистры заполняются случайно (1 или 0)

Как выглядит стенд​

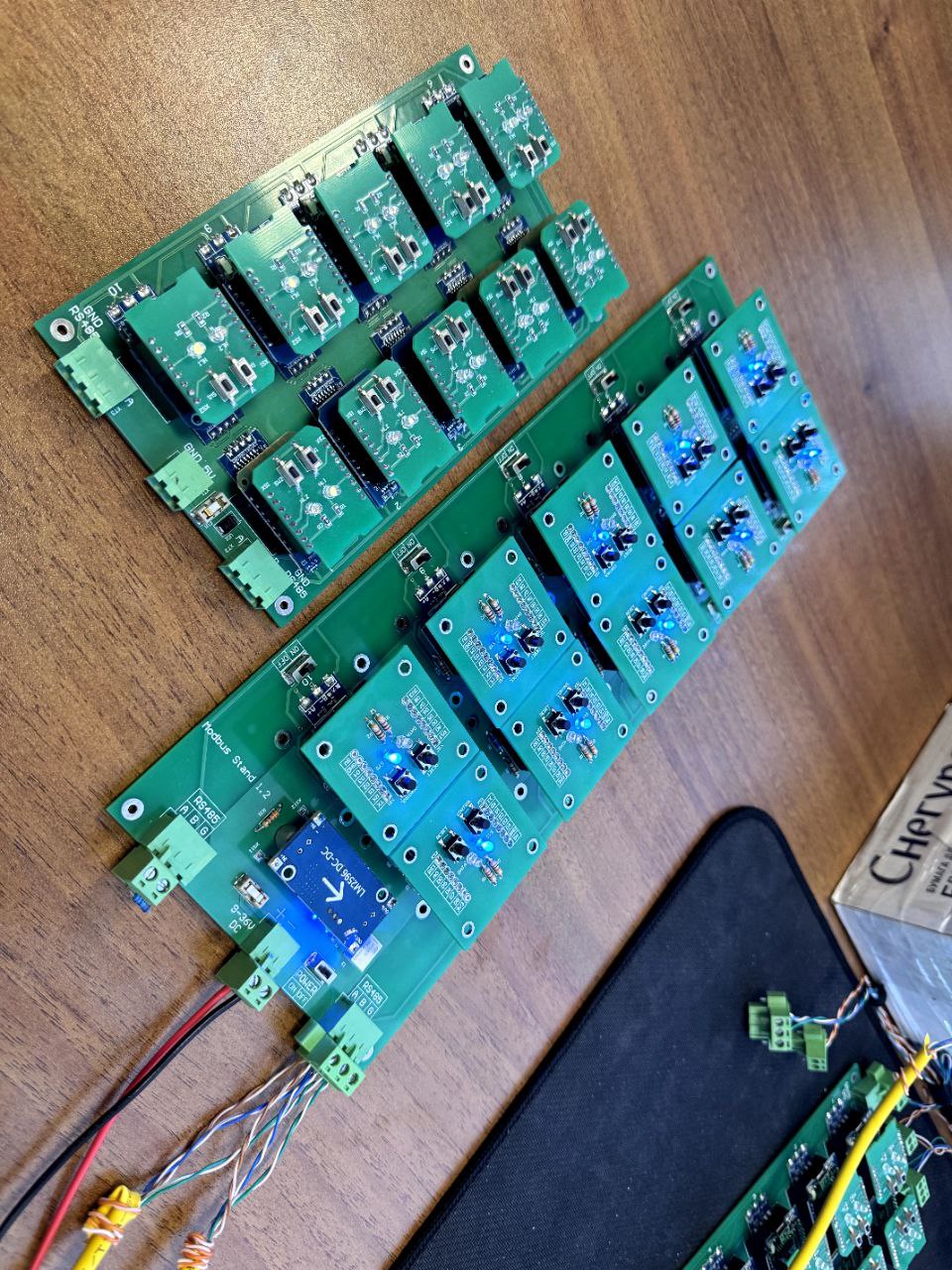

Новый стенд

Стенд 2.0 vs 1.0
